STRAIGHT AND CROSSOVER CABLES

1. Kabel Straight

Kabel straight ini merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight ini berfungsi sebagai penghubung antara dua device yang berbeda.

A. Fungsi kabel Straight:

       1.      Menghubungkan komputer dengan switch;
       2.      Menghubungkan komputer dengan LAN pada modem cable/DSL;
       3.      Menghubungkan router dengan LAN pada modem cable/DSL;
       4.      Menghubungkan switch ke router;
       5.      Menghubungkan hub ke router.

B. Urutan Kabel Straight

  •     Ujung A:
    1. Putih orange2. Orange3. Putih hijau4. Biru5. Putih biru6. Hijau7. Putih coklat8. Coklat
  •     Ujung B:1.      Putih orange2.      Orange3.      Putih hijau4.      Biru5.      Putih biru6.      Hijau7.      Putih coklat8.      Coklat



2. Kabel Crossover


        Pada kabel Crossover, bisa kita berikan pengertian bahwa kabel ini merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung dua, dan fungsi dari kabel cross ini digunakan untuk menghubungkan 2 device yang sama.


A. Fungsi Kabel Crossover:

  1. Menghubungkan 2 buah komputer secara langsung;
  2. Menghubungkan 2 buah switch;
  3. Menghubungkan 2 buah hub;
  4. Menghubungkan switch dengan hub;
  5. Menghubungkan komputer dengan router.

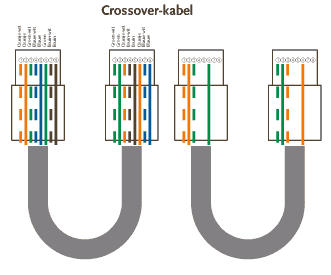

B. Urutan kabel Crossover:

  • Ujung A1.      Putih orange2.      Orange3.      Putih hijau4.      Biru5.      Putih biru6.      Hijau7.      Putih coklat8.      Coklat
  • Ujung B
    1.      Putih hijau2.      Hiaju3.      Putih orange4.      Biru6.      Orange7.      Putih coklat8.      Coklat
